凈化設備之空氣過濾器如何安裝
發布者：翼展凈化工程公司瀏覽次數：發布時間：2022-11-07
342 空氣過濾器的安裝
⑴ 一般要求
1.潔凈廠房凈化空調系統的空氣過濾設備包括初、中效空氣過濾器，高效空氣過濾器和超高效空氣過濾器，風機過濾器機組 （FFU)以及潔凈層流器等。潔凈廠房房中的初、中效空氣過濾器一般均設置在組合式空氣處理機組（組合式空氣處理設各或組合式空網器，或新風地理裝置內，所以 初、中效空氣過浪器的安裝（組裝）。為確保高效空氣過濾器等的安裝質量，在國家標準《潔凈廠房施工及質量驗收規范》(GB51110） 中有如下要求：高效空氣過濾器安裝前應具備的條件主要包括：潔凈室（區）建筑裝飾裝修和配管工程施工已完成，并驗收合格。潔凈室(區）應已進行全面清潔、探凈，凈化空調系統已進行擦凈和連續試運轉 12H以上。高效空氣過濾器的安裝場所及相關部位應已進行清潔、擦凈。高效空氣過濾器應已進行外觀檢查，產品質量應符合設計圖紙要求和國家現行標準 《空氣過濾器 分級及標識》（T/CRAA 430） 等的有關規定?？蚣?、濾紙、密封膠等應無變形、斷裂、破損、脫落等損壞現象等。高效空氣過濾器經外觀檢查合格后，應立即進行安裝。
2.安裝高效空氣過濾器的框架應平整、清潔，每臺過濾器安裝框架的平整度偏差不得超過 1 mm。過濾器的安裝方向應正確，安裝后過濾器的四周和接口應嚴密不漏。當采用機械密封時，應采用氣密墊密封，其厚度應為 6~8mm，并應緊貼在過濾器的邊框上；安裝后墊料的壓縮應均勻，壓縮率應為 25%~50%。若采用液槽密封時，槽架應安裝水平，并不得有滲漏現象；槽內應無污物和水分。槽內密封液的高度宜為槽深的2/3，密封液的熔點宜高于 50C。
3.風機過濾器機組(FFU) 安裝前應具備的條件與高效空氣過濾器基本相同，并應在清潔環境進行外觀檢查，不得有變形、銹蝕、漆膜脫落、拼接板破損等現象。FFU 經外觀檢查合格后，應立即進行安裝；安裝框架應平整、光滑，安裝方向應正確，安裝后的風機過濾器機組(FFU)應方便維修；與框架之間的連接處應采取密封措施潔凈層流罩安裝前應進行外觀檢查，并應無變形、脫落、斷裂等現象。外觀檢查合格后即可按產品說明書的要求或相關規定進行安裝，安裝應采用獨立的立柜或吊桿，并應設有防晃動的固定措施，且不得利用相關設備或壁板支撐。直接安裝在吊頂上的層流罩，其箱體四周與吊頂板之間應設有密封和隔振措施。垂直單向流層流單的安裝，其水平度偏差不得超過 0.1%；水平單向磁層流罩的安裝，其垂直度偏差應為士1mm，高度允許偏差應為士1mm。潔凈層流罩安裝后，應進行不小于 1.0h的連續試運轉，并應檢查各運轉設備、部件和電氣聯鎖功能等。
(2）高效過濾器安裝

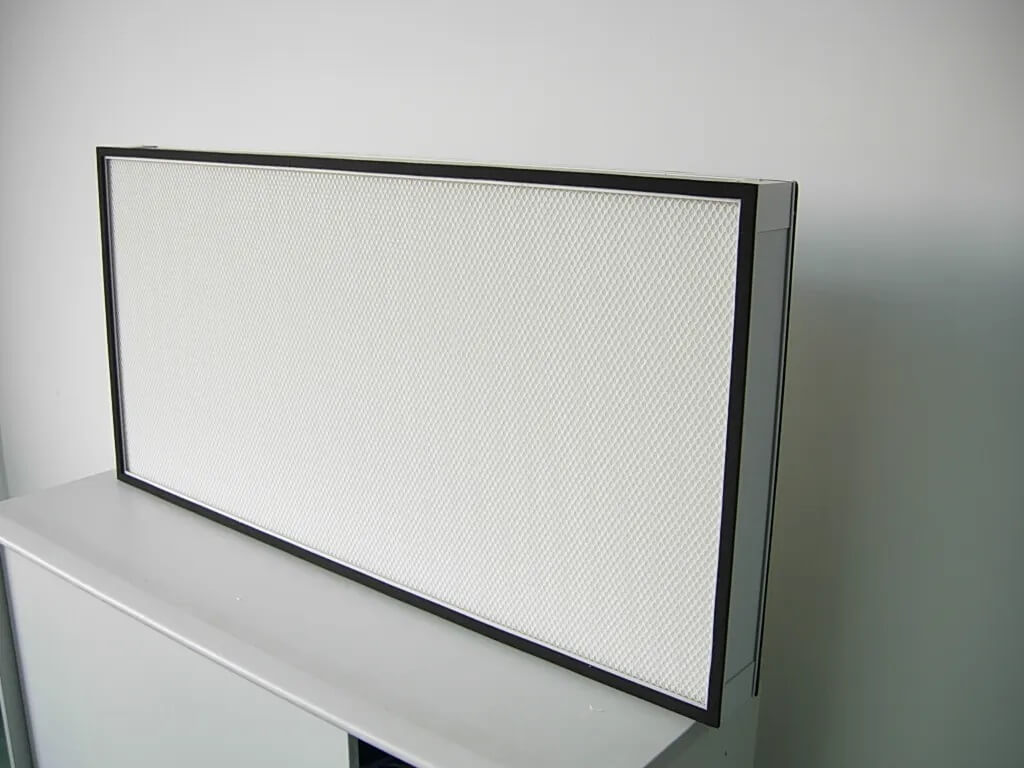

1.高效過濾器是凈化空調系統的關鍵部件，為保證過濾器的過濾效率和凈化空調系統的潔凈效果，高效過法器的安裝應遊守《潔凈廠房施工及質量驗收規范》（GB51110） 和設計圖的要求。為防止高效過活器受到污染，開箱檢查和安裝過程應在凈化空調系統安裝完畢，空氣處理設備、風管內及潔凈室（區，經過清掃，凈化空調系統試運較并穩定運行后進行。高效過濾器安裝前，應檢查過濾器框架或邊口端面的平直性，端面平整度的允許偏差，每只應不大于 1mm。如端面平整度超過允許偏差時，只允許修改或調整過應器安裝的框架端面，不允許修改過濾器本身的外框，否則將會損壞過悲器中的濾料或密封，降低過濾效果。高效過濾器安裝時，應保證氣流方向與外框上箭頭標志的方向一致。用波紋板組裝的高效過港器在豎向安裝時，波紋板必須垂直于地面，不得反向.
2.高效過浩器的安裝方式一般采用頂緊法 （或稱潔凈室內安裝）和壓制法（或稱吊頂上部安裝)兩種。頂緊法的安裝特點是，能在潔凈室內安裝和更換高效過濾器，壓緊法的特點是可在吊頂內或技術夾層內安裝和更換高效過濾器。高效過濾器安裝時，應對過濾器輕拿輕放，不得污染，不能用工具敲打、撞擊，嚴禁用手或工具觸摸濾紙，防止損傷濾料和密封膠。過濾器安裝用密封墊，一般采用閉孔海綿橡膠板或氣丁橡膠板，也有的采用硅橡膠涂抹密封。密封墊料的厚度常為 6~8mm，定位粘貼在過濾器邊框上，安裝后的壓縮率應為 25%~30%
3.密封墊料的拼接方法與凈化空調系統風管的法蘭連雙環密封條環腔 接墊料拼接方法相同，即采用梯形或榫形拼接。高效過濾器的安裝，采用雙環密封時，不應把環腔上的孔眼堵住。為了提高“封導”結雙環間聯系點合的密封作用，環腔上的開孔，如設計無要求時，邊長484mm 以下的過濾器，一條邊上開1個孔，宜在 1~2條邊上開孔；邊長630mm以下的過濾器，一條邊上開雙環密封條1個孔，應在兩條邊上開孔；邊長630mm 以上的過濾器，一條邊上開兩個孔，應在兩條邊上開孔。若過濾器密封采用硅橡膠時，為保證良好的密封性，在涂抹硅橡膠前，應先清掃過濾器和框架上的雜物和油污，然后再飽滿均勻地涂抹硅橡膠。
4.潔凈廠房內的高效空氣過濾器安裝完成后，應按 GB 51110 的規定進行已安裝高效過濾器的檢漏，以確保過濾器安裝良好，沒有向潔凈室(區）的旁路滲漏，過濾器及其框架均無缺陷和滲漏。
